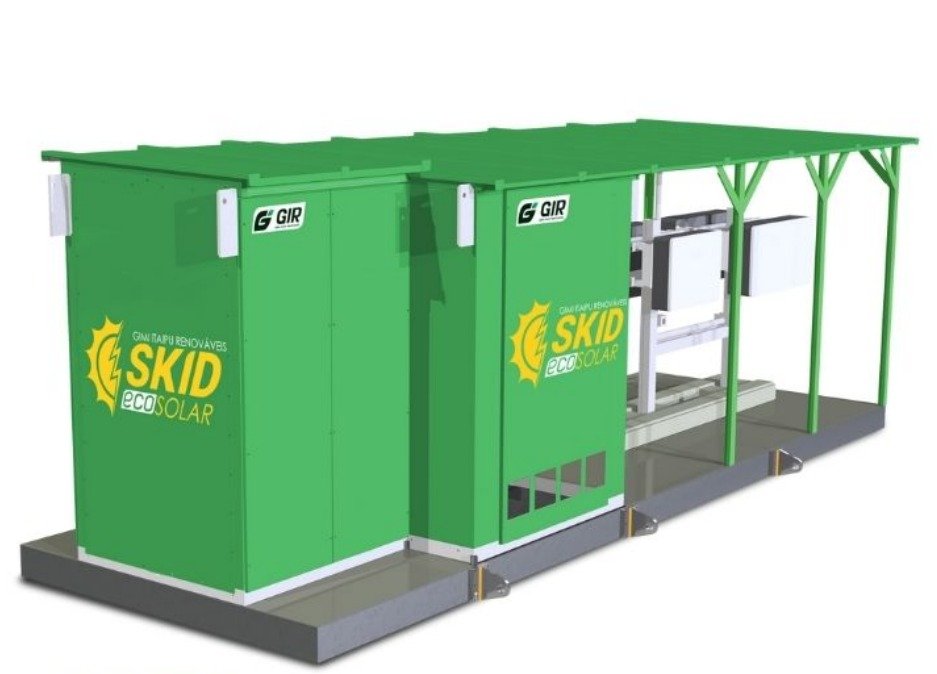

SKID ECOSOLAR

Linha: Gir

Os condutores de corrente contínua, vindos do campo através de eletrodutos entram pela parte inferior do SKID ECOSOLAR GIR e são acomodados em bandeja levando estes cabos até os inversores. Os inversores são fixados em colunas na configuração “back to back”, deixando assim a solução mais compacta. A principal característica do SKID ECOSOLAR GIR é o ganho no tempo de montagem, pois os equipamentos saem de fábrica pré-montados e testados, sendo necessária apenas a conexão dos cabos de corrente contínua nos inversores e cabos de média tensão.

Descrição Geral

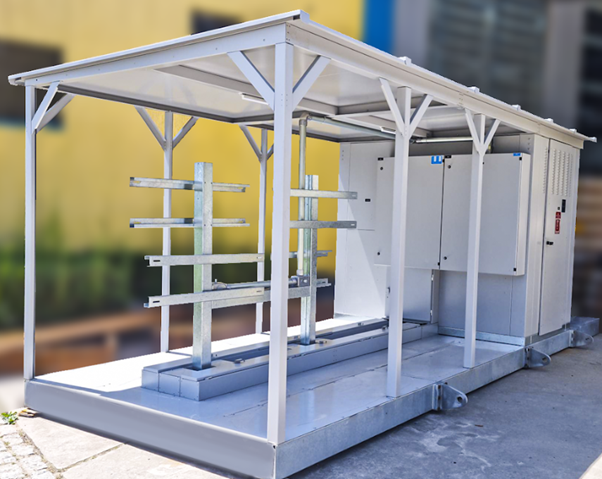

Nesse projeto da primeira foto, foi utilizado:
– Cubículo classe 17,5kV – 16kA/1s (nossa linha New Piccolo), dentro dos padrões da concessionária Enel GO.
– Transformador 500kVA a seco, 13,8/0,38kV
– Painel de baixa tensão dimensionado para utilização de 4 inversores, sendo 3x 110kVA 1x 50kVA

Nessa solução agregamos a média tensão, transformação e baixa tensão, todas interligadas através de barramento, com o espaço reservado para a alocação dos inversores!
Desenvolvemos soluções customizadas de SKID SOLAR para todos os tipos de usinas fotovoltaicas.
Entre em contato e solicite mais informações para o seu projeto.
