SISTEMA DE MEDIÇÃO ELETRÔNICA CENTRALIZADA

Linha: Maggiore

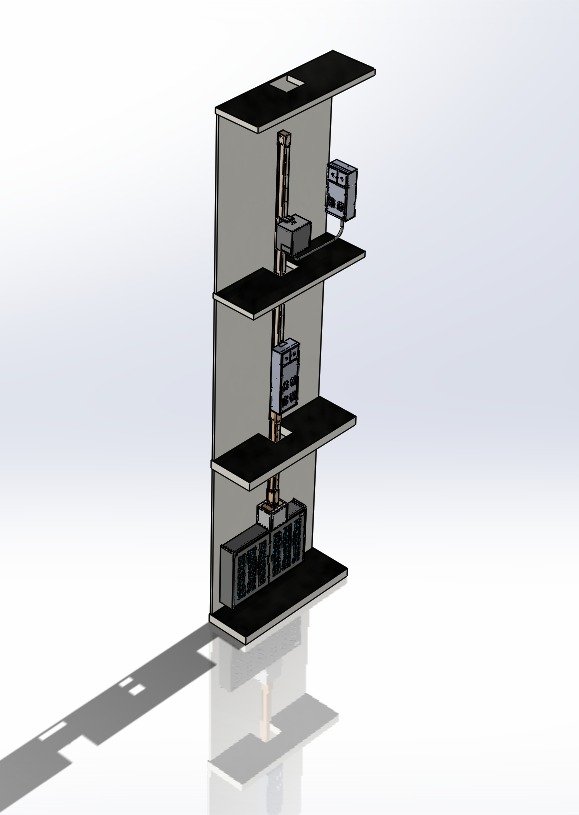

Sistema de medição eletrônica e centralizada composto por quadro de distribuição compacto (QDC) nos modelos QDC5, QDC10, QDC15, QDC21 e QDC MODULAR, Caixas de Leitura local e remota do Tipo CLI, CLII e CLIII, e Caixas do Tipo MEC, nos modelos MECI, MECII, MECIV, MECVI, MECIX, MECXII, MECXVI.

Características Técnicas:

Tensão nominal (kV) 7,2 1n 17,5;
Tensão nominal de isolamento (kV) 7,2 12 17,5;
Tensão ensaio com frequência industrial (KV/min) 20 28 38;
Tensão de impulso suportável (kV) 60 75 95;
Corrente nominal de curta duração admissível (KA/1s) 31,5 31,5 31,5;
Corrente de crista (kA) 81,9 81,9 81,9;
Corrente de resistência ao arco interno (kA/1s) 31,5 31,5 31,5;
Corrente nominal dos barramentos principais (A) até 4.000;
Corrente nominal das derivações (A) 630 1250 2500;
Grau de proteção - uso interno 1P-4X 1P-4X 1P-4X;
Grau de proteção - uso externo 1P-54 1P-54 1P-54;

Descrição Geral

O QDC é o conjunto de dispositivos elétricos (chaves seccionadoras verticais, isoladores e barramentos) montadas em caixas metálicas padronizadas, com chaves seccionadoras verticais e fusíveis de fabricação ABB. As portas dotadas de venezianas facilitam a troca de calor e possuem ângulo de abertura de 180°, providas de fechaduras com dispositivo para lacre no padrão da concessionária. A sua utilização é permitida em edifícios comerciais, residenciais ou mistos com demanda total de até 1000kVA e onde o nível de curto circuito no ponto de entrega não seja superior a 65kA/1s. São aplicados e conectados à rede de distribuição aérea ou subterrânea secundária com sistema estrela com neutro, 127/220V ou 120/208V, observando-se os limites de fornecimento para cada sistema de distribuição.
