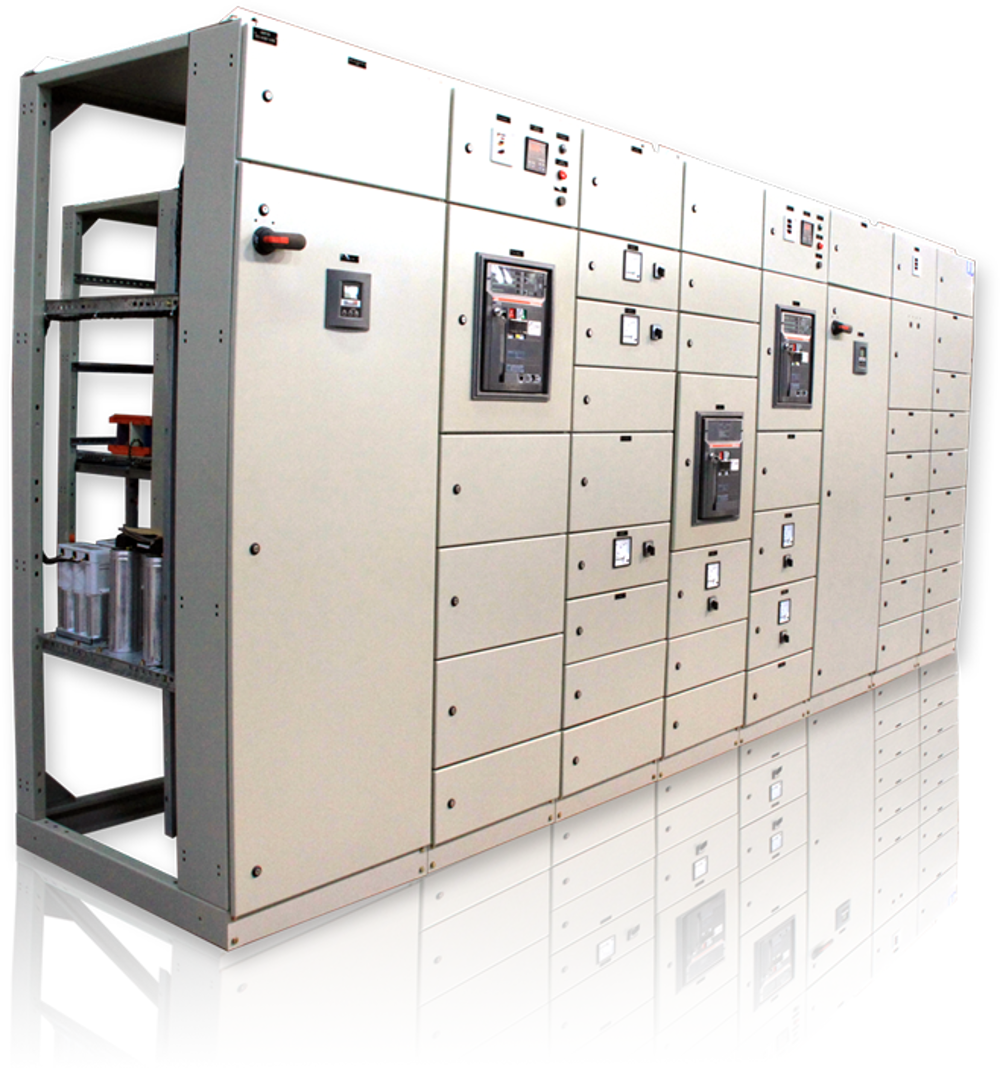

Painel de Distribuição de Baixa Tensão classe 750V
Linha: Nottabile
A linha de painéis Nottabile tipo TTA (Type Tested Assembly) classe
1.000V é fruto da combinação de mais de 50 anos de experiência em
painéis elétricos e da crescente necessidade de:
Atendimento às normas internacionais (NBRIEC-61439-1/2) e
características de alta potência;
Características Técnicas:
- Estrutura autoportante em chapa de aço carbono pré-pintada de 1,5mm, para fixação pela base através de chumbadores;
- Forma construtiva até 48 (Conforme NBR-IEC-61439-1/2);
- Tampas laterais, superiores e posteriores removíveis em chapa pré-pintada de 1,5mm;
- Portinholas com acesso frontal externo, proporcionando acionamento simples com total segurança;
- Cor de acabamento padrão: munsell N6,5 ou RAL 7032 (outras cores sob consutta);
- Barramentos em cobre eletrolítico (99,9%) dimensionados e identicados com fitas (sem pintura nem prateamento) conforme NBR-IEC-61439-1/2;
- Grau de proteção: IP-3X;
Descrição Geral
Confiabilidade e facilidade de manutenção para assegurar a máxima
continuidade de serviço. Simplicidade de colocação em serviço, de operação, manutenção, e
segurança dos operadores.
Aplicáveis para ambientes industriais/ comerciais com atmosferas não
explosivas ou corrosivas.
- - Classe de isolação 750V(50/60Hz);
- - Nível básico de impulso BkV;
- - Corrente suportável nominal de curta duração 25kA/50kA/85KA, 1s;
- - Corrente nominal dos barramentos principais até 6.300A;
- - Corrente nominal dos barramentos de derivação verticais até 3.200A;
- - Frames certificados 160A, 250A, 630A, 1.000A, 1.600A, 2.500A, 3.200A, 4.000A e 5.000A Distância de isolação e escoamento 12,5mm;
