Microcompact 36 kV

MICROCOMPACT – Cubículo blindado modular com isolação mista

Conjunto de manobra e comando em invólucro metálico de isolação mista Ar/SF6 com unidade normalizada de MT para a distribuição elétrica secundária pública, privada e industrial. São cubículos de classes 17,5kV, 24kV e 36kV com seccionadora SF6, caracterizada pela utilização de um interruptor de manobra seccionador isolado em SF6 de alta performance, que permite uma drástica redução da largura do compartimento, além de sua utilização em espaços altamente limitados.

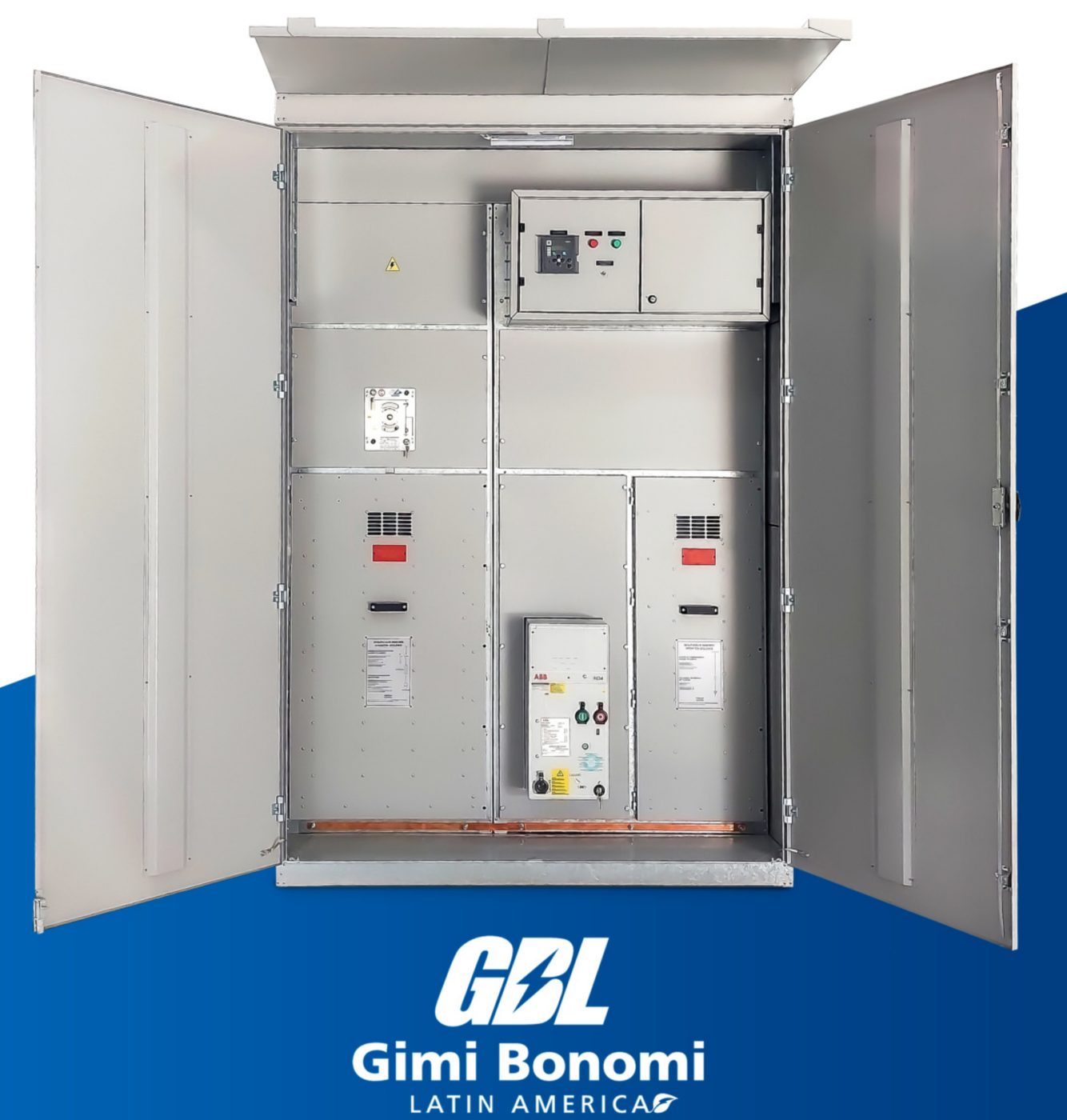

CUBÍCULO BLINDADO MICROCOMPACT® – Cubículo classe 36kV com seccionadora em SF6 - Largura 750mm

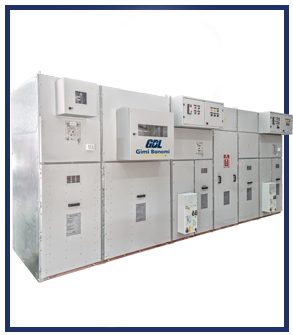

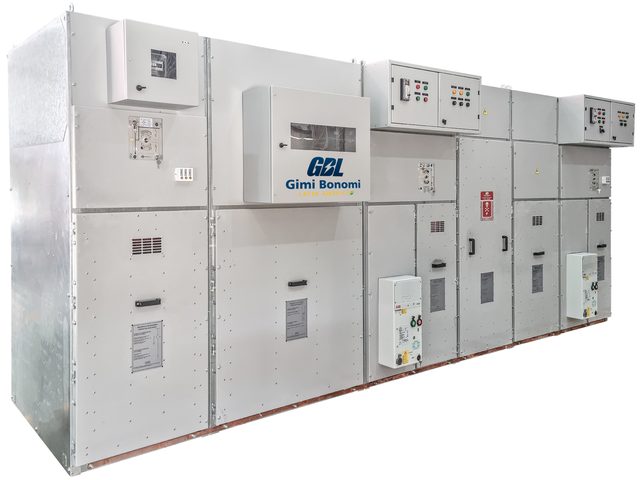

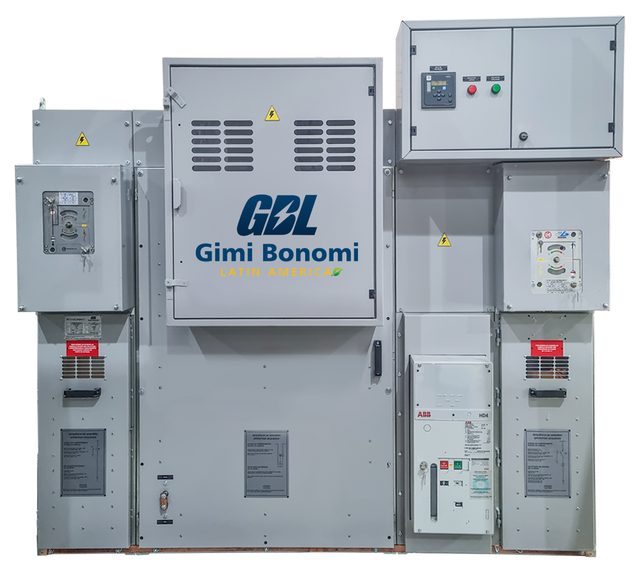

MICROCOMPACT 36kV é um conjunto de manobra e comando em invólucro metálico com unidade normalizada de média tensão para distribuição elétrica secundária pública, privada e industrial. As dimensões padronizadas dos compartimentos (750/1000 mm) permitem sua fácil movimentação e instalação rápida. Todas as unidades são dotadas de componentes e acessórios que respondem às múltiplas exigências aplicáveis. A linha MICROCOMPACT 36kV é caracterizada pela utilização de um interruptor e seccionador de manobra isolado em SF6 de alto desempenho, que permite uma drástica redução da largura do compartimento, além de sua utilização em espaços altamente limitados.

O interruptor-seccionador da manobra tipo G1P é do tipo 3 posições (fechado, aberto, aterrada), em um invólucro de resina certificado como resistente a arco interno.

O emprego de invólucro de resina fornece relevantes vantagens, seja tanto do ponto de vista dielétrico como do mecânico. MICROCOMPACT 36kV foi concebido sob os padrões normativos e requisições técnicas IEC / CEI e NBR – IEC 62271-200.

CARACTERÍSTICAS CONSTRUTIVAS E FUNCIONAIS: Cada cubículo da série MICROCOMPACT 36kV é constituído de dois compartimentos sobrepostos:

O compartimento superior, contendo o sistema de barramentos principais e o compartimento inferior, contendo o equipamento elétrico de interrupção e seccionamento, de proteção, eventuais transformadores de potencial e corrente, terminais para cabos, etc.

O compartimento de barramentos é segregado do compartimento da aparelhagem por um diafragma metálico com grau de proteção IP4X compondo uma coluna única com aparelhagem de interrupção e seccionamento. Todas as manobras são executadas pela face frontal do compartimento e somente com a porta fechada. A sequência da operação e o esquema sinótico são impressos em uma placa aplicada à porta. Intertravamentos oportunos que impedem manobras equivocadas. A manobra do interruptor pode ser operada de forma remota por motorização. Uma barra coletiva de terra externa permite a conexão entre os circuitos de terra de todos os compartimentos, garantindo assim a perfeita continuidade elétrica. A estrutura metálica do cubículo é construída em chapa de aço de 2mm, onde a aparelhagem é montada de modo a garantir uma ótima rigidez. A pintura consiste de método eletrostático a pó epóxi previamente desengraxado, decapada e fosfatizada, com polimerização em estufa a 220°C. Normalmente o quadro é fornecido na cor cinza MUNSELL N6,5.

CONJUNTO DE MANOBRA E COMANDO MICROCOMPACT 36KV RESISTENTE AO ARCO INTERNO: IAC A F 16kA/1s: Muitas instalações apresentam salas elétricas com dimensões limitadas. A concepção dos cubículos MICROCOMPACT 36kV de único acesso para instalação e manutenção ser frontal viabiliza a utilização de cubículos com acessibilidade apenas frontal. Deve-se assim manter a distância mínima traseira de 100mm e restringir o acesso às laterais. Nota–se assim que a restrição de acesso às laterais e à traseira viabiliza a utilização de uma solução muito mais competitiva economicamente.

O interruptor de manobra seccionador “Série G”, de nossa fabricação na unidade OEMB SRL., GRUPPO BONOMI, (VR) Itália, é constituído por um invólucro isolante em resina preenchida por gás SF6, (Hexafluoreto de Enxofre), selada pela parte frontal e equipada com válvula de sobrepressão, com distâncias de escoamento e isolamento longas e com comando por mola. O interruptor de manobra seccionador “Série G” é resistente ao arco interno. A interrupção e o isolamento em gás SF6 são insensíveis ao ambiente e às correntes de dispensão, enquanto os isolamentos são controlados por anéis de guarda interna à estrutura isolante para absoluta segurança dos operadores e do serviço. O comando do interruptor de manobra seccionador pode ser motorizado. No interior do invólucro isolante, o interruptor de manobra seccionador efetiva a interrupção através do sopro de gás SF6 autopneumático, durante a manobra. O seccionador de linha e o seccionador de terra são parte da mesma unidade de seccionamento, que pode assumir as seguintes posições: Aberto, Fechado, À Terra.
