Cubículo modular com disjuntor extraível até 2500A 17,5 kV/36kV

Fabricante: GIMI

Tensão nominal: 17,5 / 24 / 36,2 kV
Corrente nominal das derivações: 630 / 1250 / 2500 A
Corrente de curta duração: até 31,5 kA/1s
Grau de proteção: IP-4X abrigado, IP-54 ao tempo

Cubículo modular com disjuntor extraível até 2500A, 31,5kA/1s em 17,5kV e em 36kV para uso abrigado e ao tempo, certificado conforme NBR-IEC-62271-200. Possui ensaios realizados de acordo com a última revisão das normas e aprovado por laboratórios de organizações independentes de reconhecimento internacional, IEE-USP, SVEPPI-ACCREDIA e CEPEL.

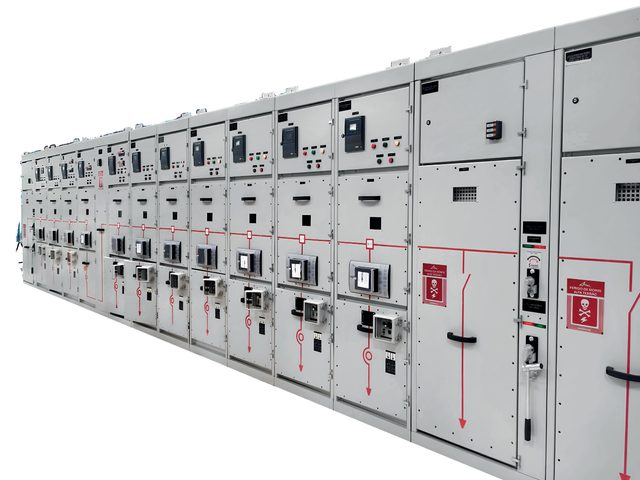

A linha de cubículos Maggiore tipo Metal-Clad extraível 31,5kA de 2,3kV até 36,2kV para uso abrigado e ao tempo, é fruto da combinação de mais de 50 anos de experiência em média tensão e da crescente necessidade de: Atendimento às normas internacionais e características de alta potência; Confiabilidade e facilidade de manutenção para assegurar a máxima continuidade do serviço; Simplicidade de colocação em serviço, de operação e de manutenção; Segurança dos operadores.

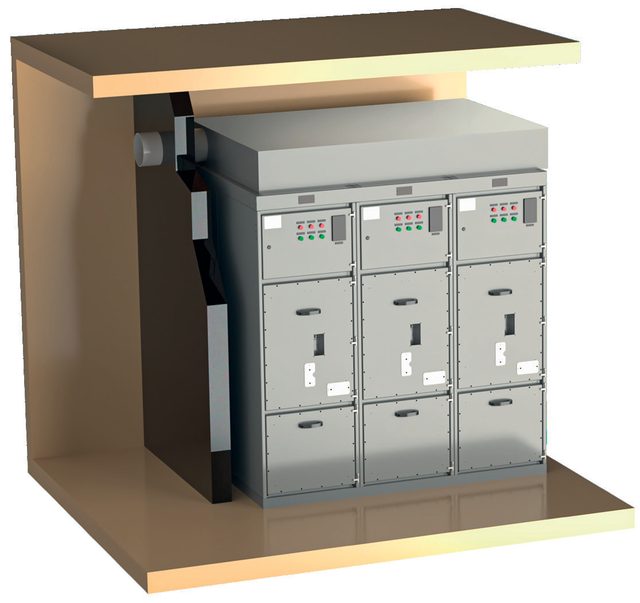

O conduto de saída dos gases situa-se acima do quadro e percorre-o ao longo de todo o seu comprimento. Cada compartimento de potência possui um defletor posicionado no seu topo. A pressão gerada pela expansão dos gases proveniente da falta provoca a sua abertura, permitindo a passagem dos gases no conduto. Os gases quentes e as partículas incandescentes criadas pelo arco devem ser normalmente evacuados do local.

Solicitar orçamento Falar no WhatsApp Catálogo do fabricante (PDF)

Características

A linha Maggiore possui ensaios de tipo realizados de acordo com a última revisão das normas NBR-IEC 62271-200:2007 IEC 62271-200, e aprovados por laboratório de organizações independente de reconhecimento internacional, IEE-USP e SVEPPI-ACCREDIA

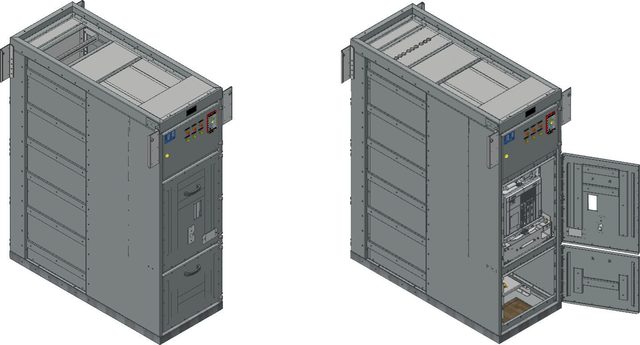

Quadro blindado com isolamento a ar
Desenvolvido para garantir a máxima continuidade do serviço na distribuição de média tensão
Compartimentos segregados através de partições metálicas
Adequado para a distribuição da média tensão
Inserção e extração dos aparelhos com a porta fechada
Unidades funcionais garantidas à prova de arco interno (IAC)
Estrutura modular que facilita a composição com dimensões reduzidas para uso eficaz do espaço
Operações de manobra e manutenção exequíveis pela parte frontal
Atividades de manutenção simples e reduzidas
Completo sistema de intertravamentos mecânicos de segurança em conformidade com a NR-10
Seccionador de aterramento com pleno poder de fechamento intertravado com o disjuntor associado
A barra de terra é realizada em cobre eletrolítico e percorre longitudinalmente todo o quadro, garantindo desta forma a máxima segurança para os operadores e para a instalação
Grau de proteção - uso interno IP-4X
Grau de proteção - uso externo IP-54

Ficha técnica

Características construtivas (valores para 17,5 kV / 24 kV / 36,2 kV)

Tensão nominal: 17,5 / 24 / 36,2 kV
Tensão nominal de isolamento: 17,5 / 24 / 36,2 kV
Tensão de teste com freq. Industrial: 38 / 50 / 70 kV/min
Tensão de impulso suportável: 95 / 125 / 170 kV
Frequência Nominal: 50-60 Hz
Corrente nominal de curta duração admissível: até 31,5 kA/1s
Corrente de crista: até 81,9 kA
Corrente de resistência ao arco interno: até 31,5 kA/1s
Corrente nominal dos barramentos principais: até 4000 / até 4000 / até 3150 A
Corrente nominal das derivações: 630, 1250, 2500 (nas três classes de tensão) A
Grau de proteção - uso abrigado: IP-4X
Grau de proteção - uso ao tempo: IP-54

Dimensões (630A / 1250A / 2500A)

17,5kV — Altura: 2300 mm
17,5kV — Largura: 700 / 700 / 1000 mm
17,5kV — Profundidade: 1800 mm
24kV — Altura: 2300 mm
24kV — Largura: 1000 / 1000 / 1150 mm
24kV — Profundidade: 2000 mm
36kV — Altura: 2650 mm
36kV — Largura: 1250 mm
36kV — Profundidade: 2600 mm

Ensaios de tipo — Maggiore (25kA)

Relatório de ensaio cepel: DVLA-16637/06-C: Verificação de arco elétrico devido a falha interna: 1250A - 25kA/13,8kV.
Relatório de ensaio IEE-USP: 60972: Verificação de corrente suportável nominal de curta duração (25kA) e valor de crista nominal da corrente suportável (65kA).
Relatório de ensaio IEE-USP: 60684: Verificação de elevação de temperatura em 60Hz: 1200A / 25kA.

Ensaios de tipo — Maggiore (31,5kA)

Relatório de ensaio IEE-USP: 75371: Verificação de corrente suportável nominal de curta duração (31,5kA) e valor de crista nominal da corrente suportável (81,9kA).
Relatório de ensaio IEE-USP: 71842: Verificação de elevação de temperatura em 60Hz: 1250A / 31,5kA.
Relatório de ensaio IEE-USP: 71843: Verificação de elevação de temperatura em 60Hz: 2500A / 31,5kA.
Relatório de ensaio IEE-USP: 75299: Verificação do grau de proteção: IP4X; Verificação do funcionamento mecânico.
Relatório de ensaio IEE-USP: 71634: Verificação de tensão suportável de impulso atmosférico; Verificação de tensão suportável 60Hz a seco.
Relatório de ensaio sveppi laboratory: RP LS 12/172: Verificação de arco elétrico devido a falha interna: 1250A / 2500A - 31,5kA/13,8kV.

Classificação e categorias

Classificação IAC: A-FLR-31,5 kA - 1s - PM.
Categoria de continuidade do serviço: LSC2B-PM

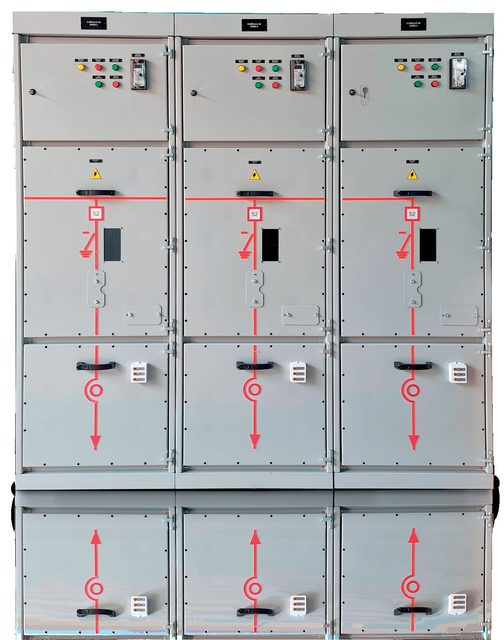

Compartimentos: Compartimento dos barramentos; Compartimento do disjuntor; Compartimento de cabos; Compartimento de Comando

Materiais / Chave de terra

Disjuntor: Disjuntor isolado a vácuo, em conformidade com a mais alta classe de durabilidade elétrica (classe E2) e mecânica (classe M2) de acordo com a IEC 60056 - Tipo VD4 ou HD4 - Fabricação ABB.
Disjuntor em SF6: sob consulta.
Chave de terra — Capacidade de Estabelecimento: 31,5 kA
Chave de terra — Tensão Nominal: 17,5 kV

Intertravamentos de segurança de série (Bloqueio — Condição)

1A Extração/inserção de aparelhos: Aparelho fechado
1B Fechamento dos aparelhos: Carro em posição intermediária
2A Inserção dos aparelhos: Plugue multicontato dos aparelhos removido
2B Remoção do plugue multicontato dos aparelhos: Carro em posição de serviço ou intermediária
3A Fechamento do seccionador de aterramento: Carro em posição de serviço ou intermediária
3B Inserção dos aparelhos: Seccionador de aterramento fechado

Configurações padronizadas

1 - módulo de disjuntor básico de entrada OU saída: Largura: 750mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • puxador; • placa de características; • barramento de terra; • fechamento de fundo; • disjuntor extraível À vácuo; • conjunto de TC’S; • conjunto de comando.
2 - módulo de disjuntor com medição e TP’s: Largura: 750mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • puxador; • placa de características; • barramento de terra; • fechamento de fundo; • disjuntor extraível À vácuo • conjunto de TC’S; • conjunto de TP’S; • conjunto de comando.
3 - módulo de disjuntor com medição e TP’s extraíveis: Largura: 850mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • puxador; • placa de características; • barramento de terra; • fechamento de fundo; • disjuntor extraível À vácuo; • conjunto de TC’S; • conjunto de TP’S • JOGO de suportes para TC’S e TP’S; • conjunto de comando.
4 - módulo de disjuntor com medição, TP’s, chave de aterramento e para-RAIO: Largura: 750mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • puxador; • placa de características; • barramento de terra; • fechamento de fundo; • disjuntor extraível À vácuo; • chave terra; • conjunto de TC’S; • conjunto de TP’S; • conjunto de comando; • para-RAIO.
5 - módulo de chave seccionadora: Largura: 850mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • seccionador; • puxador; • barramento de terra; • fechamento de fundo.
6 - módulo de chave seccionadora fusível: Largura: 850mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • seccionador; • puxador; • barramento de terra • fechamento de fundo; • fusíveis.
7 - módulo de transição de barras: Largura: 500mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • isoladores portantes; • puxador; • barramento de terra; • fechamento de fundo.
8 - módulo de medição: Largura: 1000mm; altura: 2300mm; profundidade: 1800mm — componentes padrão: • JOGO de barramentos; • isoladores portantes; • puxador; • barramento de terra; • fechamento de fundo; • JOGO de suporte para TC’S e TP’S.

Acessórios (É possível agregar os seguintes acessórios)

Dispositivo de proteção contra surtos (DPS’s)
Multimedidores
Sensores para monitoramento de temperatura
Sensores de monitoramento contra arco interno
Sinalização de circuito energizado
Relé de proteção
Relé/sensor fuga terra
Controlador Lógico Programável (CLP)
Seccionador de aterramento para o sistema de barramentos
Entrada em conduto por cima para realizar interconexões em barra entre quadros diferentes

Aplicações

A linha Maggiore que possui sua classe de tensão 17,5kV atendendo até 31,5kA, é destinada para realizar a interface com subestações de alta tensão (a partir de 69kV)

Normas de referência

NBR-IEC-62271-200
NBR-IEC 62271-200:2007 IEC 62271-200
IEC 60056
NR-10

Informações técnicas do fabricante GIMI. Confirme os valores para o seu projeto com a nossa equipe.
