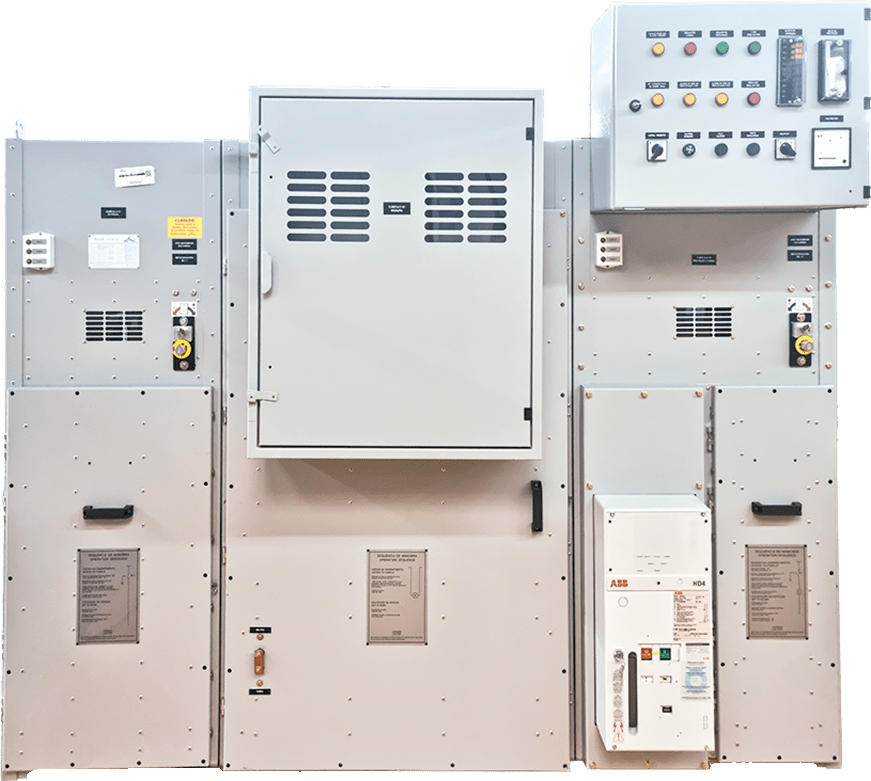

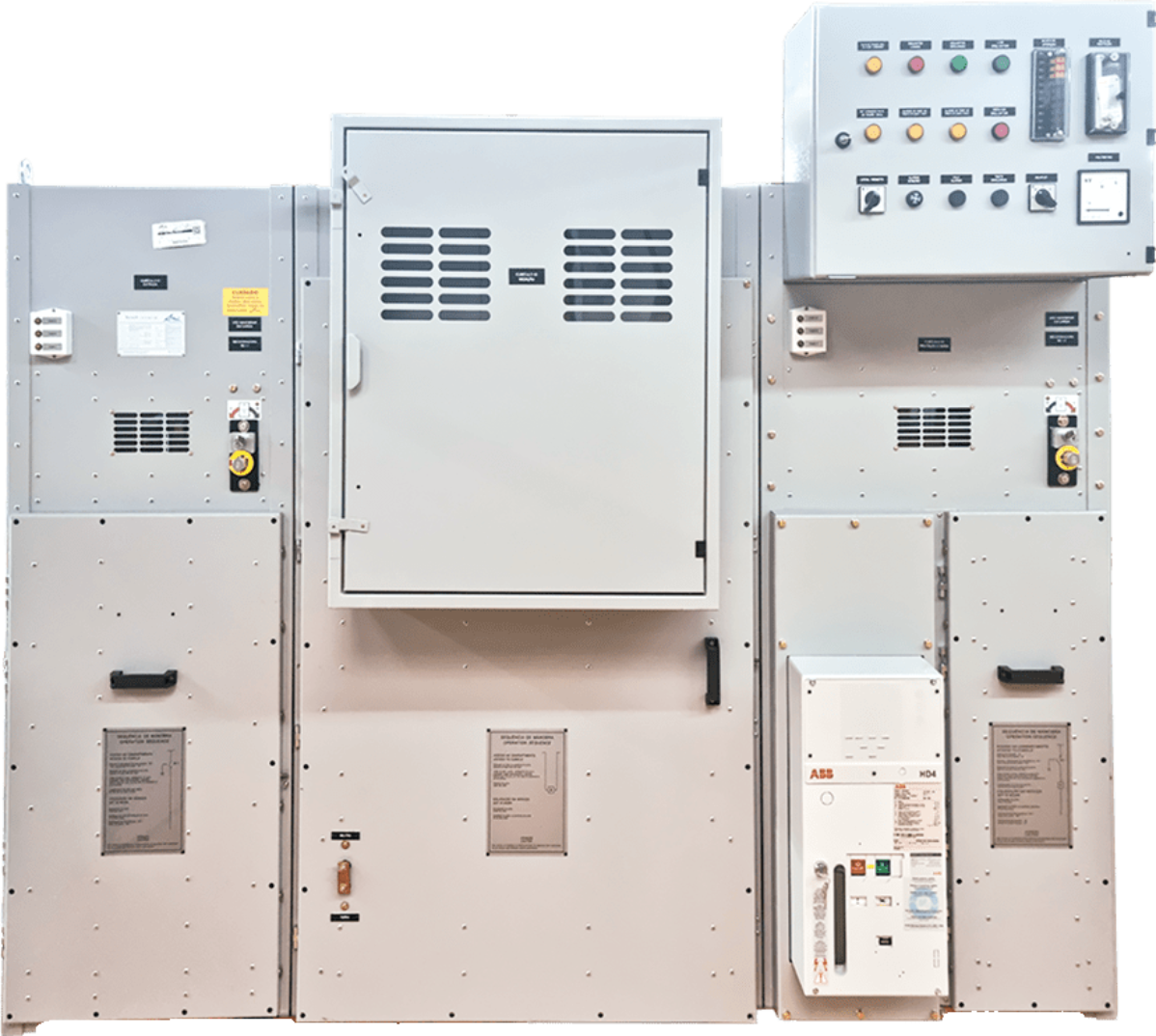

CUBÍCULO CLASSE 17,5KV/16KA

Linha: New Piccolo

A linha NEW PICCOLO é um conjunto de manobra e comando em invólucro metálico com unidade normalizada de média tensão para distribuição elétrica secundária pública, privada e industrial.

Características Técnicas:

  • Tensão nominal de isolamento (kV) 17,5;
  • Tensão ensaio com frequência industrial (kV/min) 38;
  • Nível básico de impulso (kV) 95;
  • Frequência nominal (Hz) 50/60;
  • Corrente suportável nominal de curta duração (KA/1s) 16;
  • Valor de crista da corrente suportável nominal (kA) 41,6;
  • Classificação quanto ao arco interno (IAC) IAC - AFL - 12,5 kA/1s - PM;
  • Corrente nominal dos barramentos principais (A) 400/630;
  • Corrente nominal das derivações (A) 400/630;

Descrição Geral

É caracterizada por interruptores seccionadores de manobra isolados a ar,assim como seus barramentos, e sua referência normativa é a NBR - IEC - 62271-200.

  • - Estrutura auto suportável em chapa de aço carbono pré zincado de 1,95 mm, para fixação pela base através de chumbadores;
  • - Grades de proteção executadas em chapa pré-pintada 1,95 mm laranja RAL-2003 (quando solicitado);
  • - Toda a chaparia é pré zincada 275 g/m² conforme NBR 7008 ZC;
  • - Portas e fechamentos frontais em chapa de aço carbono pré-zincado 100 g/m² e pré-pintados na cor Munsell N6,5;
  • - Barramentos em cobre eletrolítico dimensionados conforme NBR - IEC - 62271-200 com acabamento natural e identificados com fita colorida;
  • - Isoladores em epoxy garantindo resistência aos esforços mecânicos oriundos de correntes de defeito em toda a extensão dos barramentos;
  • - Dispositivos para lacre dispostos conforme normas das concessionárias; Grau de proteção: IP-4X - uso abrigado e IP-54 - uso ao tempo;
