BX-MT

É utilizado para o transporte de energia de 17,5kV, 24kV e 36kV, produzido de acordo com a norma NBR-IEC-62.271-200, e grau de proteção IP 55, e fornecido nas correntes de 630A, 1250A e 2500A, para sistemas de fases segregadas e não segregadas.

Fabricante: GIMI Pogliano

Corrente nominal: 630A/ 1250A/ 2500A
Capacidade de curto-circuito: 16kA/1s
Grau de proteção: IP - 55
NBI: 110kV/ 125kV e 170kV

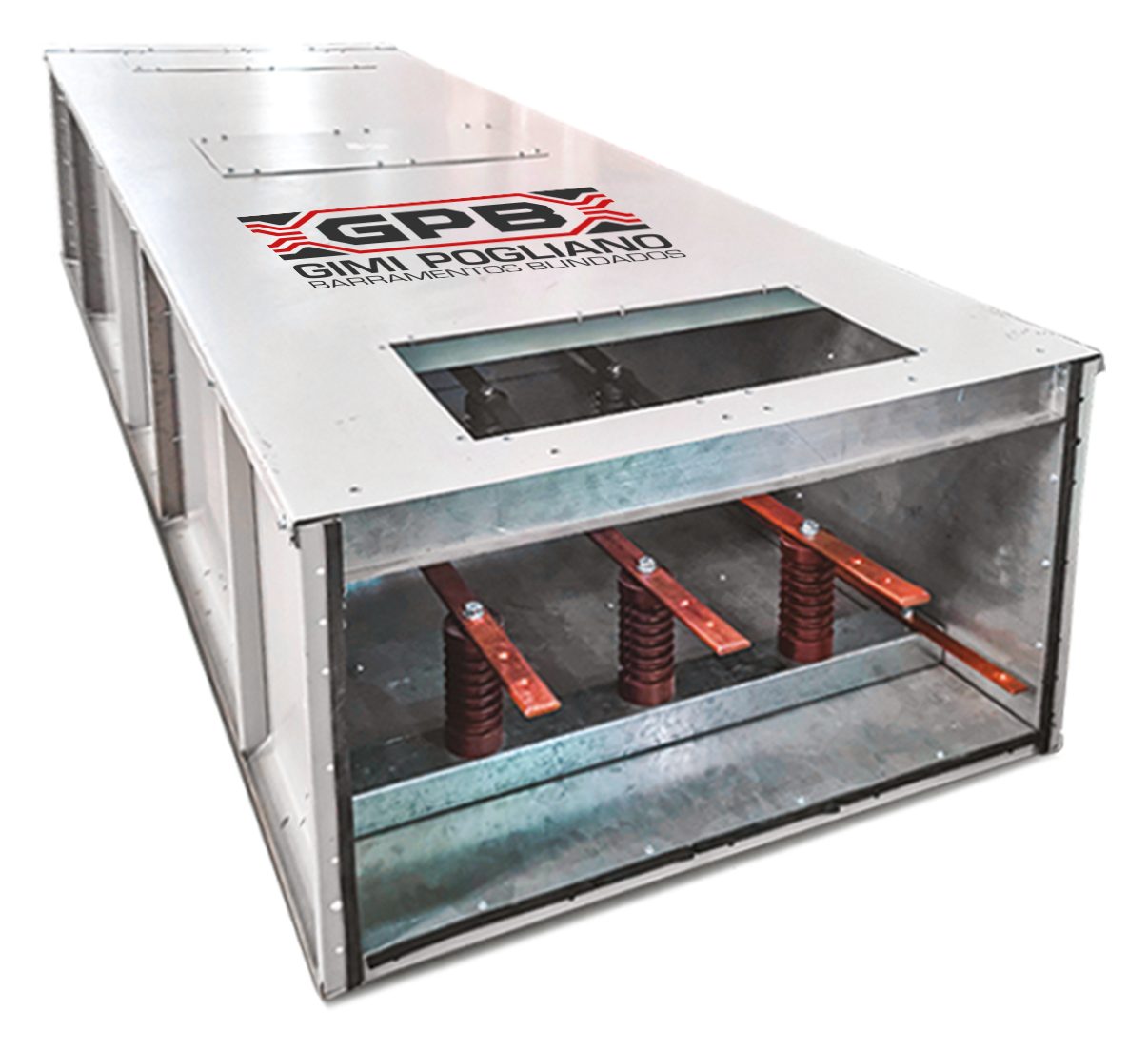

Barramento blindado de média tensão

FASES NÃO SEGREGADAS: Esse modelo de barramento blindado de MÉDIA TENSÃO, é utilizado para o transporte de energia em 17,5kV, 24kV e 36kV. O equipamento é construído em conformidade com a norma NBR-IEC-62.271-200, grau de proteção IP 55. E atualmente é fornecido nas correntes de 630A, 1250A e 2500A.

FASES SEGREGADAS: Esse modelo de barramento blindado de MÉDIA TENSÃO, é utilizado para o transporte em energia de 17,5kV, 24kV e 36kV. O equipamento é construído em conformidade com a norma NBR-IEC-62.271-200, e grau de proteção IP 55, E atualmente é fornecido nas correntes de 630A, 1250A e 2500A.

Diferente do barramento de fases não segregadas, este equipamento apresenta cada uma das fases dentro de um invólucro metálico exclusivo, o que impede os defeitos fase-fase, essencial aos sistemas isolados.

Solicitar orçamento Falar no WhatsApp Catálogo do fabricante (PDF)

Características

Vantagens na utilização do produto (fases não segregadas):
Sistema Modular: O sistema é totalmente modular, sendo facilmente adaptável para os mais diversos layouts, inclusive, caso ocorra a necessidade de mudança de layout, o produto poderá ser ajustado para absorver a nova demanda, diferentemente da solução de cabos
Facilidade de Montagem/ Manutenção: O Sistema Modular GIMIPOGLIANO. Conta com guias para pré-montagem, que facilitam a conexão entre as peças. Todas as junções contam com guarnições de borracha. Na parte superior do produto existem janelas de inspeção para montagem e manutenção, e caso seja necessário, toda a tampa superior pode ser removida, podendo favorecer uma manutenção com maior grau de complexidade
Produto auto suportante: A estrutura do produto permite que a equipe de manutenção caminhe sobre o mesmo, (desde que a estrutura que sustenta o produto seja dimensionada para o mesmo, e que existam linhas de vida, guarda corpo, ou outro sistema validado pela equipe de segurança do trabalho, da empresa em que o produto estiver instalado)
Vantagens na utilização do produto (fases segregadas):
Sistema para neutro isolado que impede o defeito fase-fase
Sistema Modular: O sistema é totalmente modular, sendo facilmente adaptável para os mais diversos layouts, inclusive, caso ocorra a necessidade de mudança de layout, o produto poderá ser ajustado para absorver a nova demanda, diferentemente da solução de cabos

Ficha técnica

Características Técnicas

NBI: 110kV/ 125kV e 170kV
Classes de isolação: 17,5kV, 24kV, 36kV
Capacidade de curto-circuito: 16kA/1s
Corrente nominal: 630A/ 1250A/ 2500A
Grau de proteção: IP - 55.

Dados técnicos – barramento blindado de média tensão - fases NÃO segregadas

Corrente: 630A | 1250A | 2500A
Norma: NBR-IEC-62.271-200
Material do condutor: COBRE
Tratamento superficial: Natural/ estanhada / prateada
GRAU de proteção: IP55
Invólucro: Chapa de AÇO PRÉ-zincado - PRÉ pintada/ alumínio pintado
Temperatura ambiente: -5°C~40°C
Impulso atmosférico – 17,5kV: 110kV
Impulso atmosférico – 24kV: 125kV
Impulso atmosférico – 36,2kV: 170kV
Medida da barra – 17,5kV: 630A: 1X(40X10) | 1250A: 2X(40X10) | 2500A: 2X(80X10)
Medida da barra – 24kV: 630A: 1X(40X10) | 1250A: 2X(40X10) | 2500A: 2X(80X10)
Medida da barra – 36,2kV: 630A: 1X(40X10) | 1250A: 2X(40X10) | 2500A: 2X(80X10)
Dimensões do involucro – 17,5kV: 630A: 570X1310 | 1250A: 570X1310 | 2500A: 570X1430
Dimensões do involucro – 24kV: 630A: 570X1310 | 1250A: 570X1310 | 2500A: 570X1430
Dimensões do involucro – 36,2kV: 630A: 890X2270 | 1250A: 890X2270 | 2500A: 890X2390

Dados técnicos – barramento blindado de média tensão - fases segregadas

Corrente: 630A | 1250A | 2500A
Norma: NBR-IEC-62.271-200
Material do condutor: COBRE
Tratamento superficial: Natural/ estanhada / prateada
GRAU de proteção: IP55
Invólucro: Chapa de AÇO PRÉ-zincado - PRÉ pintada/ alumínio pintado
Temperatura ambiente: -5°C~40°C
Impulso atmosférico – 17,5kV: 110kV
Impulso atmosférico – 24kV: 125kV
Impulso atmosférico – 36,2kV: 170kV
Medida da barra – 17,5kV: 630A: 1X(40X10) | 1250A: 2X(40X10) | 2500A: 2X(80X10)
Medida da barra – 24kV: 630A: 1X(40X10) | 1250A: 2X(40X10) | 2500A: 2X(80X10)
Medida da barra – 36,2kV: 630A: 1X(40X10) | 1250A: 2X(40X10) | 2500A: 2X(80X10)
Dimensões do involucro – 17,5kV: 630A: 570X1310 | 1250A: 570X1310 | 2500A: 570X1430
Dimensões do involucro – 24kV: 630A: 570X1310 | 1250A: 570X1310 | 2500A: 570X1430
Dimensões do involucro – 36,2kV: 630A: 890X2270 | 1250A: 890X2270 | 2500A: 890X2390

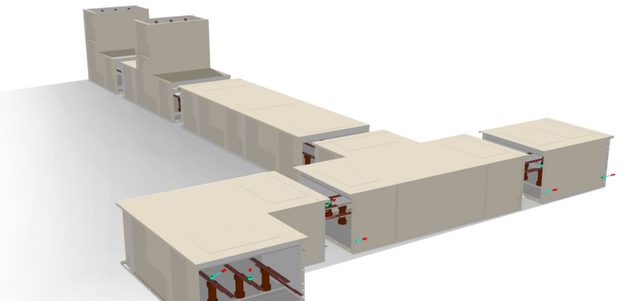

Elementos – fases não segregadas: comprimento da peça e medida do invólucro A x B (mm)

Elemento de transporte: Medida mínima 0,5m / máxima 3m. Invólucro A x B: 17,5kV e 24kV – 630A 570x930, 1250A 570x930, 2500A 570x1050; 36,2kV – 630A 890x1050, 1250A 890x1050, 2500A 890x1690
Curva vertical: Medida mínima da aba C: 1,1m (17,5kV e 24kV), 1,5m (36,2kV); medida máxima da aba D: 3m. Invólucro igual ao elemento de transporte
Curva horizontal: Medida mínima da aba C: 1,5m (17,5kV e 24kV), 1,5m/1,5m/2m (36,2kV 630A/1250A/2500A); máxima D: 3m
“T” vertical: Medida mínima da aba C: 1,1m (17,5kV), 1,5m (24kV e 36,2kV); máxima D: 3m
“T” horizontal: Medida mínima da aba C: 1,5m (17,5kV e 24kV), 1,5m/1,5m/2m (36,2kV 630A/1250A/2500A); máxima D: 3m
Elemento terminal: Medida mínima 0,5m / máxima 3m; invólucro igual ao elemento de transporte

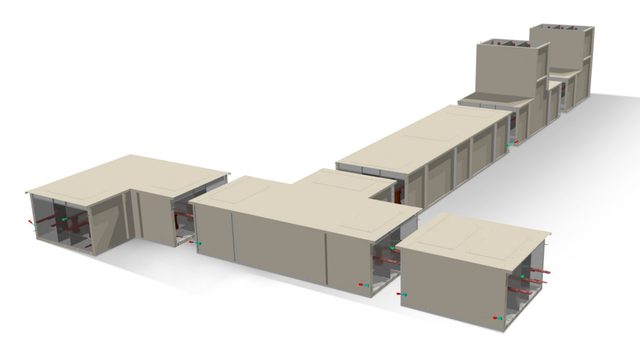

Elementos – fases segregadas: comprimento da peça e medida do invólucro A x B (mm)

Elemento de transporte: Medida mínima 0,5m / máxima 3m. Invólucro A x B: 17,5kV e 24kV – 630A 570x1310, 1250A 570x1310, 2500A 570x1430; 36,2kV – 630A 890x2270, 1250A 890x2270, 2500A 890x2390
Curva vertical: Medida mínima da aba C: 1,1m (17,5kV e 24kV), 1,5m (36,2kV); máxima D: 3m
Curva horizontal: Medida mínima da aba C: 1,5m (17,5kV e 24kV), 2,5m (36,2kV); máxima D: 3m
“T” vertical: Medida mínima da aba C: 1,1m (17,5kV e 24kV), 1,5m (36,2kV); máxima D: 3m
“T” horizontal: Medida mínima da aba C: 1,5m (17,5kV e 24kV), 2,5m (36,2kV); máxima D: 3m
Elemento terminal: Medida mínima 0,5m / máxima 3m; invólucro igual ao elemento de transporte

Aplicações

transporte de energia de 17,5kV, 24kV e 36kV
para sistemas de fases segregadas e não segregadas
essencial aos sistemas isolados. (fases segregadas)

Normas de referência

NBR-IEC-62.271-200

Informações técnicas do fabricante GIMI Pogliano. Confirme os valores para o seu projeto com a nossa equipe.
