Baixa tensão
Bimbo®
Quadro de Distribuição
Fabricante: GIMI
- Tensão nominal
- 750V
- Corrente nominal
- Até 250A
- Nível básico de Impulso
- 4kV

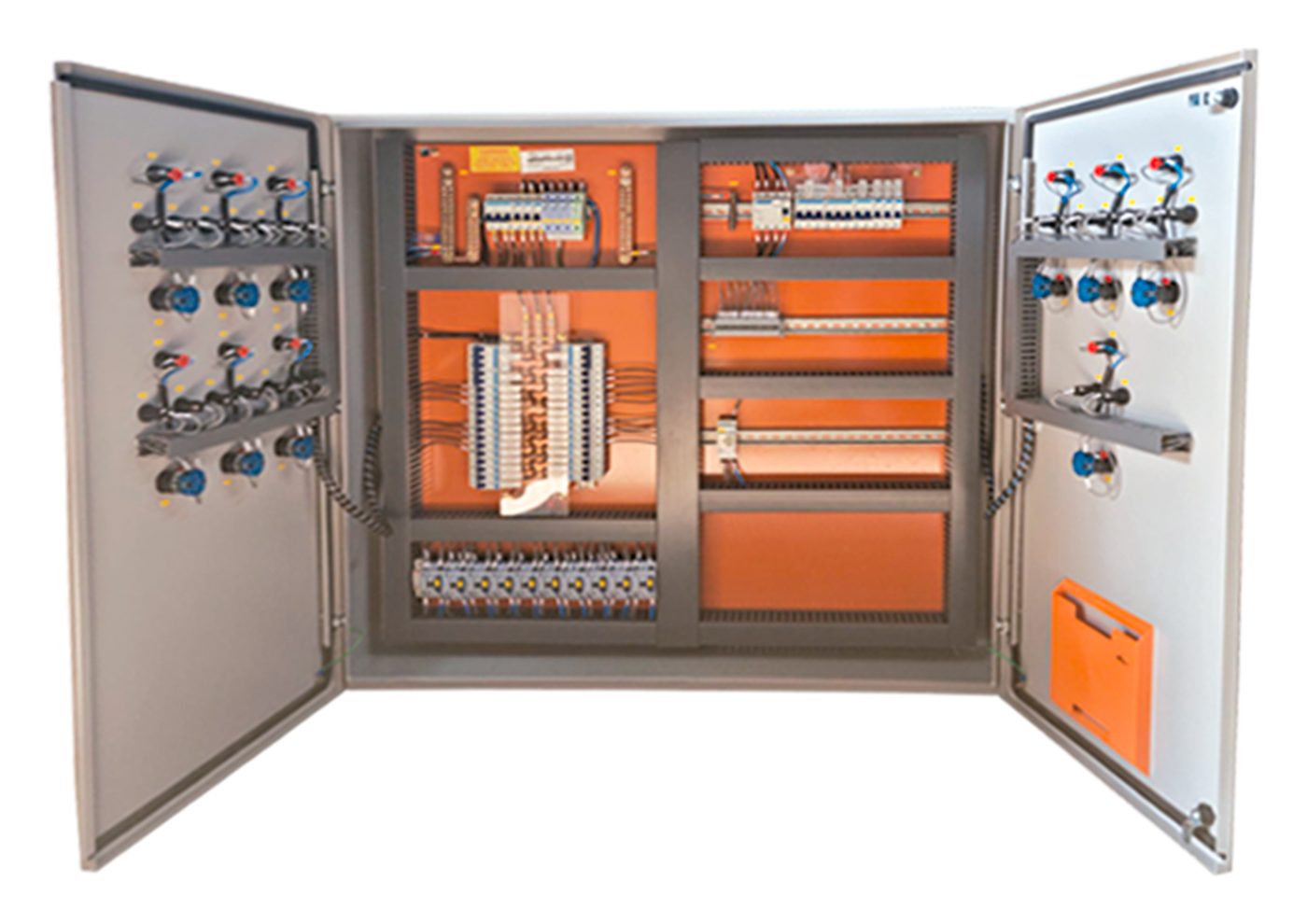

Quadro de distribuição para utilização em parede, classe isolação de 750V, corrente até 250A e 10kA/1s.
Os painéis de utilização em parede da linha Bimbo são uma notável solução para responder aos requisitos técnicos, com segurança e aplicabilidade em ambientes acessíveis a pessoas sem nenhum conhecimento de eletricidade. Foi concebido sob os padrões normativos e requisições técnicas NBR-IEC-61439.
Características
- Fabricados em chapa de aço carbono pré-pintada de 1,5mm, totalmente rebitada e livre de soldas
- Caixas para fixação embutida em paredes ou de sobrepor
- Moldura de arremate regulável para os quadros de embutir

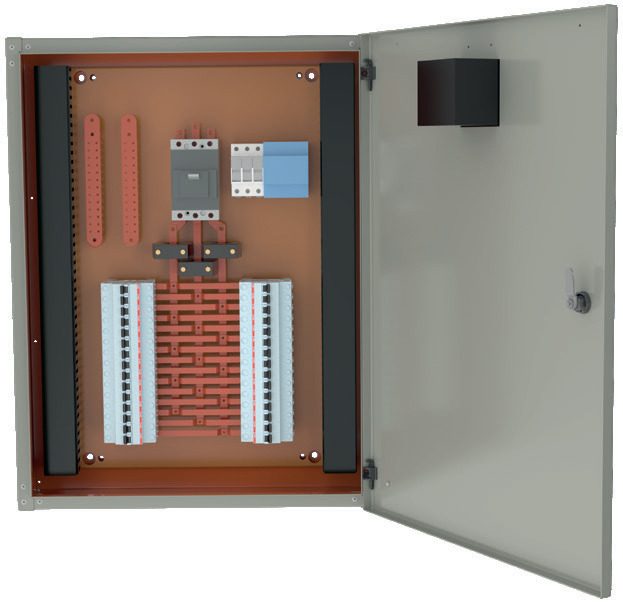

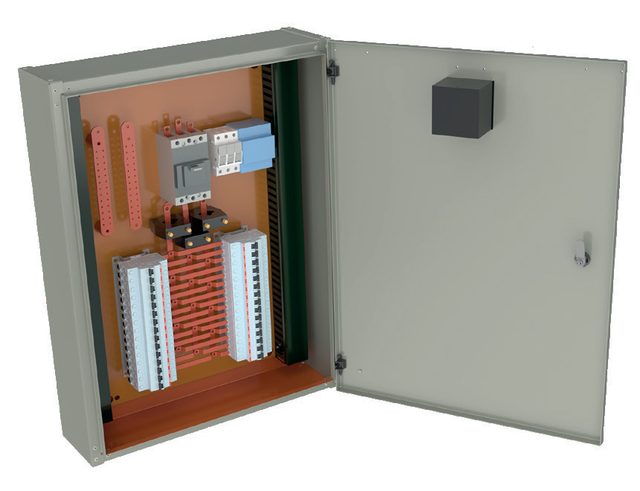

- Montagem dos equipamentos, independente da caixa, através de placas de montagem

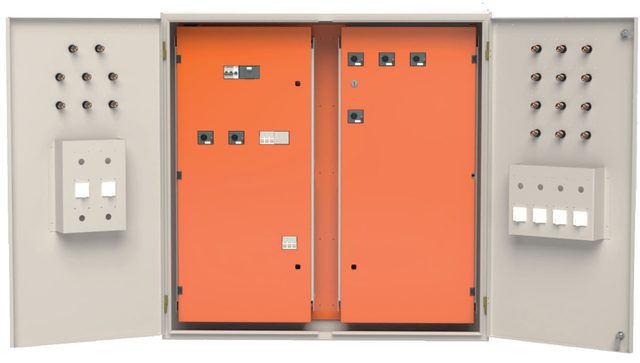

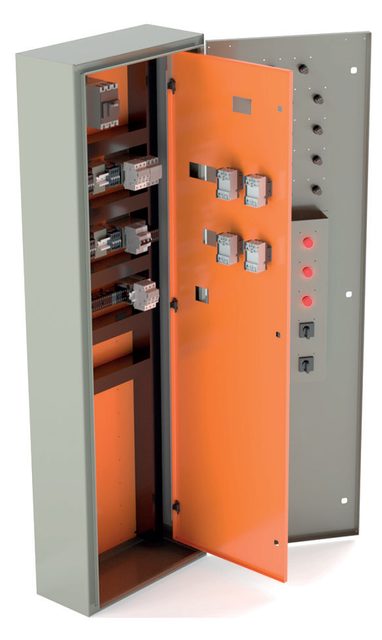

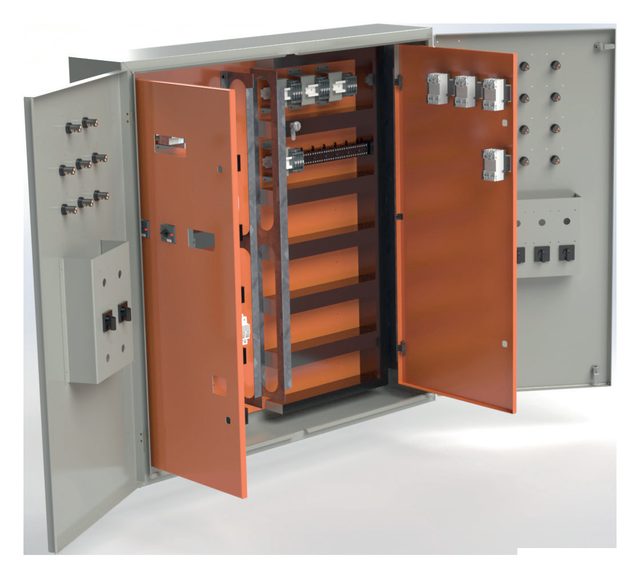

- Espelho de proteção interno em policarbonato ou em chapa de aço articulável, com recorte para acionamento dos disjuntores, garantindo a segurança do operador
- Cor de acabamento padrão: munsell N6,5 ou RAL 7032 (outras cores sob consulta)
- Barramentos em cobre eletrolítico (99,9%) dimensionados e identificados com fitas (sem pintura nem prateamento) conforme NBR-5410
- Isoladores em epóxy garantindo resistência aos esforços mecânicos, oriundos de correntes de defeito em toda a extensão dos barramentos
- Layout desenvolvido visando facilitar a instalação
- Veneziana para ventilação (opcional)
- Grau de proteção: IP-40 (superior sob consulta)
- Tipos de conexão elétrica: principal, saídas e auxiliares fixas
Ficha técnica
Características Elétricas
- Tensão nominal
- 750V
- Nível básico de Impulso
- 4kV
- Tensão de Isolamento
- 2,2kV
- Distância de Isolamento
- 8mm
- Distância de escoamento
- 10mm
- Grau de poluição
- 4mm
- Ambiente de EMC
- 1
- Frequência nominal
- 50 / 60Hz
- Corrente nominal
- Até 250A
- Corrente suportável nominal de curta-duração
- 10kA / sim 26kA / crista
Ensaios de Tipo
- Relatório de ensaio IEE-USP: 66081
- Verificação das propriedades dielétricas: 4kV; Verificação das distâncias de isolação e escoamento: 8mm (isolação) e 10mm (escoamento).
- Relatório de ensaio IEE-USP: 66025
- Verificação de elevação de temperatura: 125A.
- Relatório de ensaio IEE-USP: 66377
- Funcionamento mecânico; Construção e marcação; Resistência a impactos mecânicos; Resistência à ferrugem e à umidade; Resistência dos materiais isolantes ao calor; Resistência dos materiais isolantes ao calor anormal e ao fogo; Resistência mecânica dos meios de fixação dos invólucros.
- Relatório de ensaio Novolab: 1890819
- Grau de proteção IP-4X.
Tabela GIMI de Dimensões de Caixas - Tipo Embutir (Quadros de Embutir - QEA) — Altura x Largura x Profundidade (mm)
- E0
- 400 x 300 x 140
- E1
- 480 x 350 x 140
- E2
- 480 x 480 x 140
- E3
- 600 x 480 x 140
- E4
- 750 x 590 x 140
- E5
- 850 x 590 x 140
- E6
- 1000 x 590 x 140
- E7
- 1200 x 590 x 140
- E8
- 1400 x 590 x 140
- E9
- 1600 x 590 x 140
- E10
- 1800 x 590 x 140
- E11
- 1200 x 800 x 140
- E12
- 1400 x 800 x 140
- E13
- 1600 x 800 x 140
- E14
- 1800 x 800 x 140
- E15
- 1200 x 1200 x 140
- E16
- 1400 x 1200 x 140
- E17
- 1600 x 1200 x 140
Tabela GIMI de Dimensões de Caixas - Tipo Sobrepor (Quadros de Sobrepor - QSA) — Altura x Largura x Profundidade (mm)
- G0
- 400 x 300 x 200
- G1
- 480 x 350 x 200
- G2
- 480 x 480 x 200
- G3
- 600 x 480 x 200
- G4
- 750 x 575 x 200
- G5
- 850 x 575 x 245
- G6
- 1000 x 575 x 245
- G7
- 1200 x 575 x 245
- G8
- 1400 x 575 x 245
- G9
- 1600 x 575 x 245
- G10
- 1800 x 575 x 245
- G11
- 1200 x 800 x 245
- G12
- 1400 x 800 x 245
- G13
- 1600 x 800 x 245
- G14
- 1800 x 800 x 245
- G15
- 1200 x 1200 x 245
- G16
- 1400 x 1200 x 245
- G17
- 1600 x 1200 x 245
Acessórios (É possível agregar os seguintes acessórios)
- Dispositivo de proteção contra surtos (DPS’s)
- Multimedidores
- Sinalização de circuito energizado
- Relé de proteção
- Relé/sensor fuga terra
- Controlador lógico programável (CLP)
Aplicações
- Distribuição. A linha Bimbo é destinada à distribuição de modo geral, para circuitos de iluminação, tomadas, circuitos de uso específico, etc
- Quadro de bomba/motores. Também é possível realizar a manobra, proteção e controle de motores e bombas, podendo utilizar partidas do tipo direta, estrela-triângulo, soft-starters e inversores de frequência
- Quadros Gerais. Visando otimizar espaço em sua obra, é possível realizar a montagem de quadros gerais, onde o disjuntor geral não exceda 630A
- Quadro de Comando Remoto (QCR). Os famosos QCR’s, utilizados para monitoramento e manobra de cabines primárias e PMT’s, também fazem parte do repertório de soluções GIMI
- Solução para instalação ao tempo
Normas de referência
- NBR-IEC-61439
- NBR-5410
Informações técnicas do fabricante GIMI. Confirme os valores para o seu projeto com a nossa equipe.
