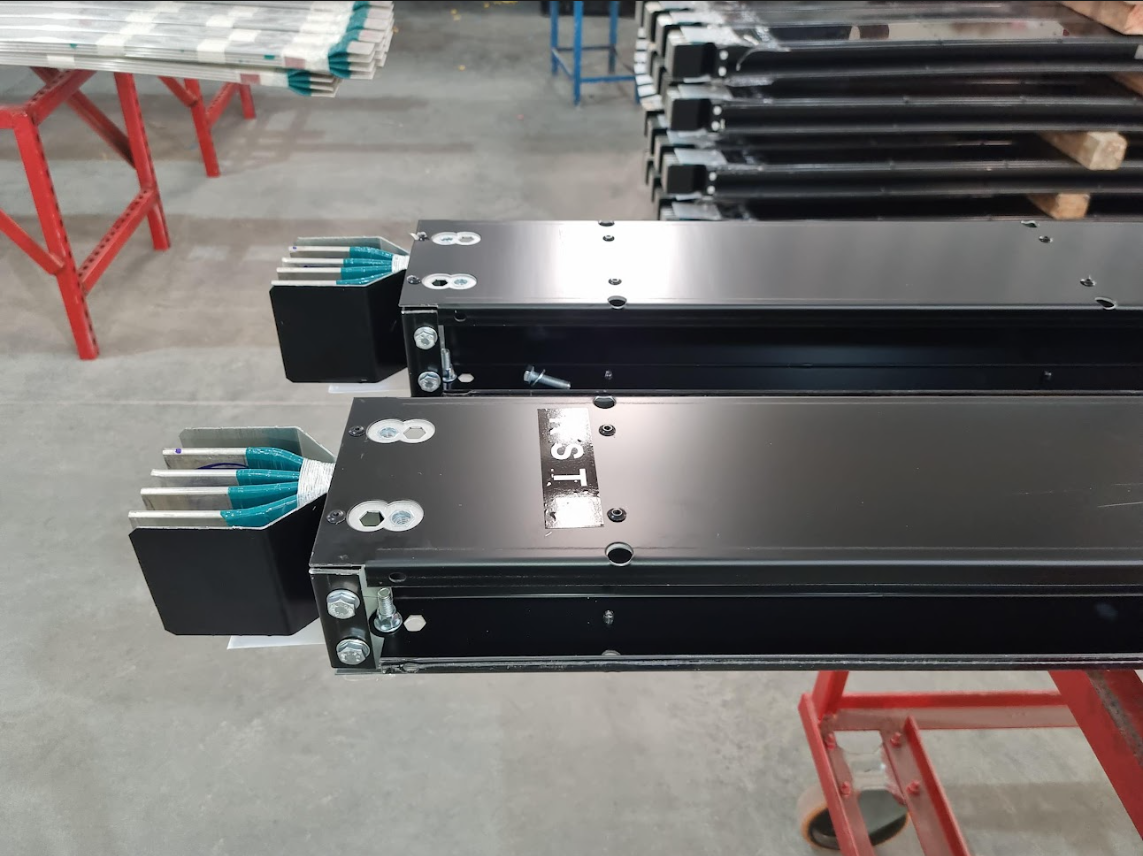

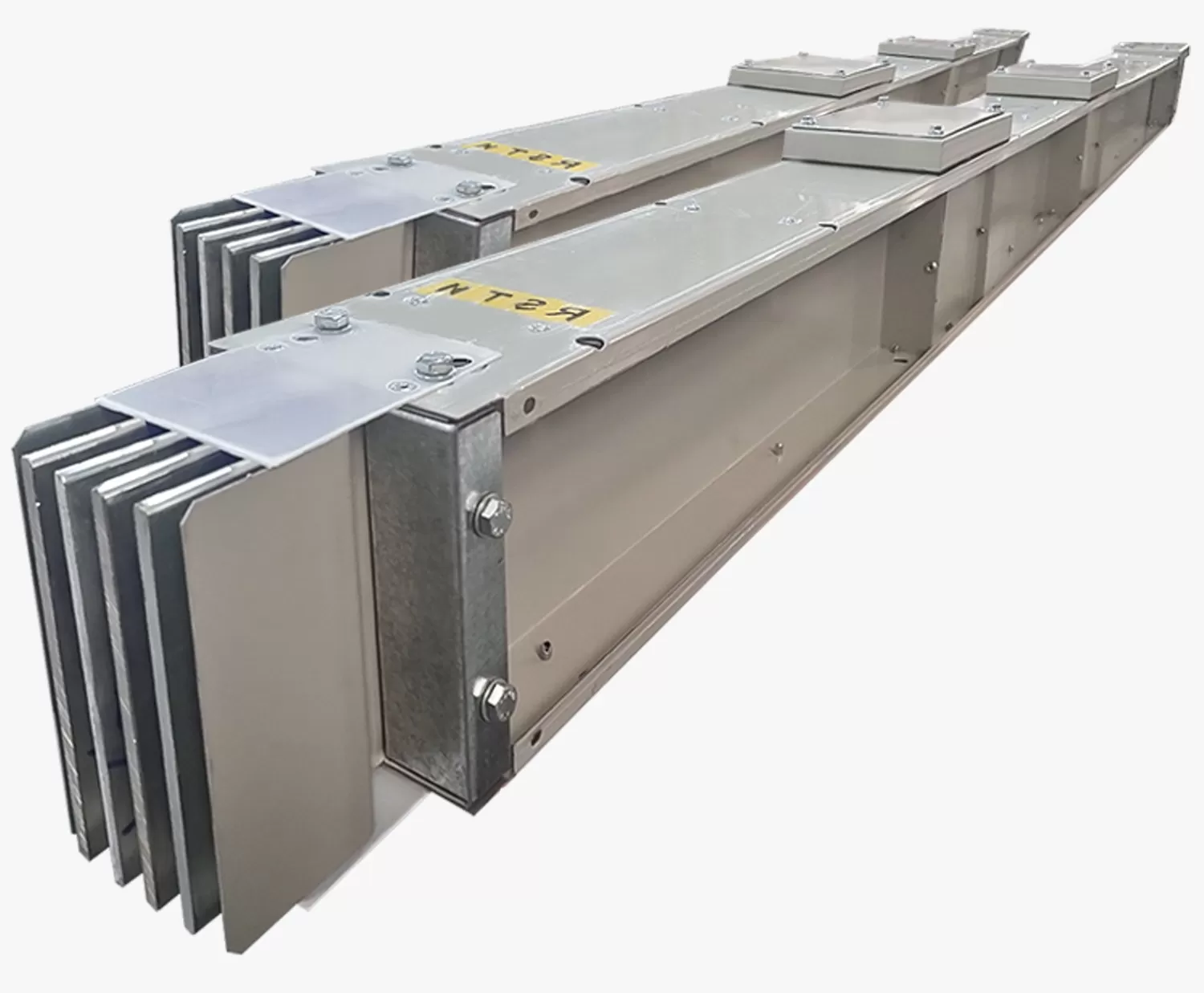

BARRAMENTO BLINDADO DE BAIXA TENSÃO BX-E

Linha: Italiana

São linhas elétricas pré-fabricadas com capacidade de 320A a 6300A 3P+N+PE adequadas para o transporte e distribuição de energia elétrica em seções verticais e horizontais de quaisquer configurações.

Características Técnicas:

    A-ALUMINIO
  • Corrente Nominal ln (A) 320 400 630 800 1000 1250 1600 2000 2500 3200 4000 5000 6300
  • Material do involucro Em chapa de aço carbono pintada de RAL 7032 sp. 1,5mm
  • Dimensões do involucro (mm) (H) 137x60 137x60 137x87 137x85137x95 137x121 137x160137x205 137x286 137x376 137x416 137x567
  • Corrente suportável nominal de curta duração (KA) para c.c trifásico 10 20 30 40 50 65 80 90 100 115 120
    A-COBRE
  • Corrente Nominal ln (A) 630 800 1000 1250 1600 2000 2500 3200 4000 5000
  • Material do involucro Em chapa de aço carbono pintada de RAL 7032 sp. 1,5mm
  • Dimensões do involucro (mm) (H) 137x60 137x60 137x60 137x85 137x121 137x150 137x185 137x248 137x306 137x376
  • Corrente suportável nominal de curta duração (KA) para c.c trifásico 20 20 50 60 80 85 88 100 120

Descrição Geral

• Conformidade com normas nacionais e internacionais: IEC-61 439-1 e IEC-61439- 2, ABNT-IEC-60439-2, IEC 60439/1 e IEC 60439/2. IEC6I439-1;
• Dimensões reduzidas, elevada resisténcia aos esforços eletrodinâmicos, baixa impedância, baixa queda de tensão e ótima resistência as agressões de agentes atmosféricos;
• Grau de proteção IP-55 (IEC60529). IP-65 sob consulta;
• Tensão de utilização até l000V em 50Hz ou 60Hz;
• Barras condutores em cobre eletrolitico 99,9% ou em liga de aluminio AW6l 01 tratado galvanicamente e estanhado em toda a extensão;
• Todas as barros vem revestidas individualmente com fita de polyester de temperatura até l30°C, opcionalmente pode ser fornecida em classe F com temperatura até 155°C.
• Rapidez e facilidade de instalação, também graças as conexões de parafuso único (Torque 60Nm)
• As barros condutoras são montadas de maneira compacta sem isolodores de sustentação.
